Blattheber für Windkraftanlagen

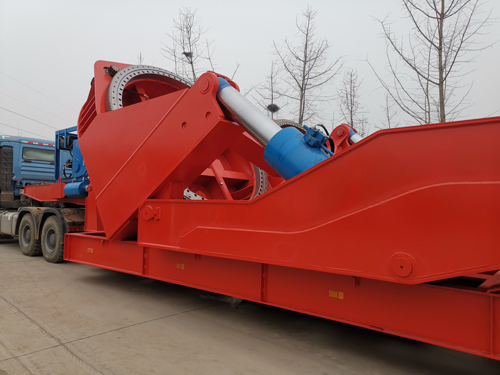

Der Carrist-Blattadapter 01, der speziell für den komplexen Straßentransport von Windturbinenblättern entwickelt wurde, kann die Blätter hydraulisch verwalten und um 360 Stufen drehen, um sich von verschiedenen Einschränkungen (Berghängen, Bäumen, Häusern, Brücken, Tunneln und vielen anderen) fernzuhalten |||
Wind Turbine Blade Lifter Während des gesamten Transports, der die nachlaufende Position der Rotorblätter verringern, die Menge der Straßenrekonstruktionsmalereien erheblich reduzieren, die Dauer der Straßenrekonstruktion verkürzen und den Mangel an Wenderadius auf ein bestimmtes Volumen erfüllen könnte, um Grenzen zu vermeiden einschließlich hoher Berge und Klippen, Gebäudeorganisationen, Energiemasten und Hausabriss können auch die Gesamtlänge der Fahrzeugkarosserie mit Klingenlieferung erheblich reduzieren, wodurch sie gefördert und angewendet werden. gerade in gebirgigen Windparks, die durch den Straßenweichenradius eingeschränkt werden, sind derzeit das praktischste Transportmittel. Viele Windparks transportieren die Blätter von der Blattherstellungsanlage zu einer bestimmten Position weit entfernt vom Windpark auf dem Abschnitt mit übermäßiger Geschwindigkeit durch einen flachen Sattelauflieger und bringen sie dann durch den Blatttransportwagen in die ebene Position.
SPEZIFIKATIONEN DES SELBSTFAHRENDEN ANHÄNGERS CTS-300
Modul Technische Leistungsparameter Einheit |
2-Achs-Linienantriebseinheit |
Länge (mm) |
3 100 |
Breite (mm) |
3 000 |
Niedrige Ladehöhe |
780mm |
Die maximale Ladehöhe |
1 380mm |
Normale Fahrhöhe |
1.080 mm (215/75R17.5) |
Aufhängungstyp / Gesamthub |
Hydraulische Federung / 600 mm |
Hängende Regulierungs-/Sicherheitsvorrichtungen |
Sicherheitsventil RBE-R3/8-X-50 HYDAC Deutschland Kugelhahn: BKH-DN13-15L INTEVA Spanien |
Lenkwinkel |
55° |
Antriebswelle / Federungsmenge |
3/6 |
Modell mit Hydraulikmotor |
REXROTH A6VE |
Reducer-Modell |
REXROTH GFT |
Höchstlast/Achse |
25 T （Geschwindigkeit 0 - 5 km/h） |
Geschwindigkeit |
0-8 km/h |
Reifengröße |
215/75R 17,5 |
330 Pa bei Zugkraft (kN) |
4 * 60 KN = 240 KN |
Max. 420 Pa bei Zugkraft (kN) |
4 * 75 KN = 300 KN |

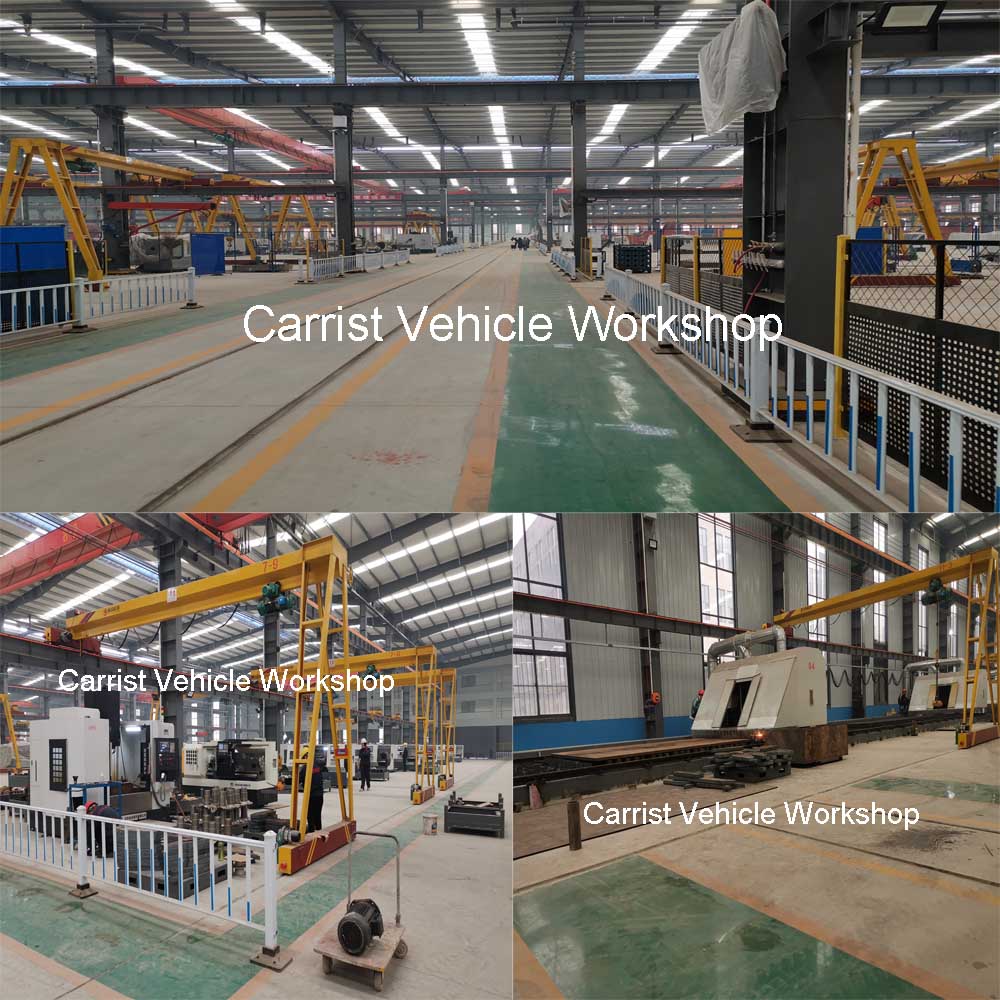

Werkstatt für Wind Turbine Blade Lifter
